Banaani vibreeriv ekraan koosneb peamiselt ekraanikarbist, ekraanist, vibratsiooni ergutist, summutusvedrust ja alumisest istmeraamist. Banaani vibratsiooniekraan koosneb mootorist ja vibratsiooni ergutist kui vibratsiooniallikast, vibratsiooni erguti koosneb peamiselt ekstsentrilisest võllist, rihmarattast, laagrist ja laagripesast, vibratsioonistimulaator on paigaldatud ekraani karbi külgplaadile ning mootori poolt v-rihma või pehme ühenduse kaudu ja on omavahel ühendatud, mootor juhib vibratsioonivõlli pöörlemisjõudu, genereerib vibratsioonivõlli, tsentrifuugimist.

Banana Vibrating Screen kasti liikumistrajektoor on elliptiline ja ekraani pinnal on suur kaldenurk (20 kraadi). Toiteotsast pärinev materjal kukub vibratsioonijõu toimel sõela sisse, liigub kiiresti edasi, läheb läbi sõela lahti ja lõpetab sõelumistoimingu.

Banaan Vibrating Screen on omamoodi suur ja keskmise suurusega{0}}suure sõelumisvõimsusega sõelumismasin, mis sobib paagutamiseks, kivisöe, lubjakivi, kruusa, kruusa, metalli või mitte-metallimaagi ja muude materjalide sõelumiseks, mida kasutatakse laialdaselt metallurgias, söes, ehitusmaterjalides, tulekindlates materjalides ja muudes tööstusharudes.

Banaani vibreeriv ekraan on ühendatud mitme erineva kaldenurgaga ekraaniplaadi esimese osaga ja ekraani pinna vertikaalne osa on banaani kujuline. Sellel on erakordselt kõrge efektiivsus ja 1,5-2 korda suurem töötlemisvõimsus kui traditsioonilisel ekraaniklassifikatsiooniekraanil.

Kuidas banaani vibreeriv ekraan töötab?

Banana Vibrating Screen kasutab mitme{0}}kaldega ekraani, millel on suur käitlemisvõime ja kõrge sõelumistõhusus.

Banaani vibreeriv ekraan koosneb mitmest ekraaniplaadi osast ja ekraaniplaadi kaldenurk väheneb järk-järgult söötmisotsast tühjendusotsani.

Kui banaani vibreeriva ekraani toimingu korral sööttakse otsaekraani pind suurema nurga tõttu, materjal ekraani pinnale suure kiirendusega kiiresti edasi ja kiire kihistumine, ekraani aukudest väiksemad materjalid on ekraani pinnaga täielikult kontaktis ja siledad läbi ekraani.

Ekraani pinna nurk tühjendusotsas on õrn ja materjali liikumise kiirus aeglustub järk-järgult, võimaldades ekraani avast väiksematel ülejäänud materjalidel täielikult ekraani läbida, parandades oluliselt sõelumise tõhusust.

Banaani vibreeriv ekraan vastab konkreetsetele rakendusnõuetele, muutes mitme{0}}kaldega ekraani kaldenurka. Mitme-kaldega ekraaniplaadi nurk määrab ekraaniplaadil oleva materjali liikumiskiiruse ja banaani vibreeriva ekraani käsitsemisvõime.

Banaani vibreeriv ekraanÜksikasjad

Ajami seade

Mootor sunnib vibratsiooni ergutit pöörlema läbi väikese rihmaratta, kiilrihma, suure rihmaratta ja laagri otspesa, põhjustades seeläbi sõelmasina lineaarset liikumist. Banaani vibreeriva ekraani sagedust saab hõlpsasti reguleerida mootori rihmaratta vahetamisega, et kohaneda materjalide sorteerimise, veetustamise ja demediatsiooniga erinevates töötingimustes. Sellel ülekandemeetodil on suur ülekandemoment, hea ülekandeefekt, pikk kasutusiga ning see võib tagada pikaajalise pideva ja usaldusväärse töö.

Vibratsiooni ergutaja

Vibratsiooniergiti kasutab ZYQX-seeria kõrge{0}}tõhusat käigukasti-ajamiga õhukese õliga määritud kast-tüüpi vibratsiooniergutit, mille oleme iseseisvalt välja töötanud ja tootnud. See on varustatud imporditud SKFi suure kliirensiga vibratsioonimasinate spetsiaalsete laagritega. Võlli otsa spetsiaalselt loodud spetsiaalne tihendusstruktuur tagab, et tolm või muud võõrkehad ei pääse vibratsioonierguti sisemusse. Vibratsioonierguti ekstsentrilise ratta ekstsentriline pöördemoment on reguleeritav, et see vastaks materjalide seadmete erinevatele amplituudinõuetele.

Vibratsiooni ergutaja alustala

Banana Vibrating Screen tala on ristkülikukujuline õõnes struktuur, millel on suur jäikus ja kerge kaal ning mis välistab täielikult vertikaalsuunas splaissimise. Sellel konstruktsioonil on kõrge ohutustegur ja see sobib keerukateks töötingimusteks. Vibratsioonierguti põhitala mängib banaani vibreeriva ekraani töös üliolulist rolli. Sellel on karbikujuline-ristlõige-ja see on varustatud tugevdatud plaatidega, millel on suur jäikus ja kerge kaal. Tugevdatud ääriku spetsiaalne disain võib tõhusalt parandada banaani vibreeriva ekraani tugevust.

Ekraani korpus

Raami külgplaat on valmistatud kvaliteetsest madala legeeritud ja kõrge tugevusega konstruktsiooniterasplaadist. Kõrge täpsusega laserlõikamismasinat kasutatakse kogu terasplaadi söötmise ja puurimise lõpetamiseks korraga ilma splaissimiseta ning välimus on sile ja ilus. Piirkonnas, kus külgplaadi jõud on suur, on tugevdusplaat, kaitseplaat ja tugevdusnurk teras mõistlikult paigutatud, et tõhusalt suurendada külgplaadi tugevust, nii et külgplaadi koormus jaotub ühtlaselt, et vältida elastset deformatsiooni.

Ekraani plaat

Ekraaniplaat on valmistatud välismaisest kõrgtehnoloogiast, modulaarsest disainist, kõrgest universaalsusest ja ekraaniplaati saab erinevate mudelite vahel täielikult vahetada. See on kinnitatud polüuretaanist piluga, seda on lihtne paigaldada ja lahti võtta. Ekraaniplaadi kaks külge on paigaldatud polüuretaanist külgriba ja polüuretaankiiluga, mis kinnitavad ekraaniplaadi, takistavad tõhusalt materjali kulumist ekraani masina külgplaadile ja pikendavad ekraani raami kasutusiga.

Amortisatsiooniseade

Ekraan, mis kasutab terasest silindrilist spiraalset survevedru amortisatsiooni, kasutades spetsiaalseid parameetreid, suurt kandevõimet, pikka kasutusiga, suurepärase löögi neeldumise efekti.

Banaani vibreeriv ekraanOmadused

01/ Kõrge tugevus ja hea jäikus

Erguti peakiir ja ekraaniraami tala võtavad kasutusele kasti tala struktuuri. Sisemised tugevdavad ribid suurendavad ekraani jäikust ja tugevust ning vähendavad masina kaalu, parandades seeläbi tõhusust ja vähendades energiatarbimist.

02/ Suure jõudlusega erguti

Erguti ekstsentriline plokk on paigutatud väljapoole ergutikarpi, nii et amplituudi saab reguleerida vastukaalu seadet muutes, tagades banaani vibreeriva ekraani suure jõudlusega töö.

03/ Maksimaalne kasutusiga

Tugeva kulumiskindluse ja madala pingega ekraanikarbi kombinatsioon tagab Banana Vibrating Screen töökindluse ja pikendab oluliselt seadmete kasutusiga.

04/ Lihtne Hooldus

Banana Vibrating Screen s on konstrueeritud modulaarsete komponentidega, et hõlbustada osade kiiret ja õigeaegset vahetamist, vähendades seisakuid ja hoolduskulusid.

05/ Saadaval on mitmesuguseid ekraaniplaate (valik eri tüüpi ekraaniplaate)

Banana Vibrating Screen plaadid on saadaval erinevatest materjalidest, nagu kootud/kiiltraat, polüuretaanist moodulpaneelid ja kummist moodulpaneelid, et rahuldada erinevate klientide sõelumisvajadusi.

Banaani vibreeriv ekraanBrošüüri allalaadimine

Banaani vibreeriva ekraani pealekandmine ja protsess

Protsessid:

Veetustamise sõelumine

Peen märg sõelumine

Sekundaarne sõeluuring

Kuiv klassifikatsioon

Peen eemaldamine/laigutustamine

Kolmanda taseme sõeluuring

Märg sõelumine

Tühjenemise sõeluuring

Materjal:

Kivisüsi

Vask

Liiv

Koks

Boksiit

Kruus

Söe Gangue

Haruldane muld

Põlevkivi

Ligniit

Kips

Räbu

Kuldne

Teemant

Tootmisrajatised

Kvaliteetsed mehaanilised tooted peavad omama suurepäraseid tööriistu. Selle täpsuse tagamiseks ja suurte tellimuste vajaduste rahuldamiseks. Henan Excellent Machinery Co., Ltd-le kuulub 140 professionaalsete seadmete komplekti, sealhulgas viie-teljega pukk-mehaaniline-keskus, CNC puurimis- ja freesimiskeskus, vertikaalne töötluskeskus, vertikaalne CNC-töötlemiskeskus, pukk-töötlemiskeskus, laserlõikamismasin, laseriga torulõikamismasin, CNC-lõikamismasin, CNC-lõikamismasin. Horisontaalne mehaaniline keskus jne. Täiustatud töötlemis- ja tootmisseadmed, sealhulgas keskkonnapritsimisruum ja Heat Trea seadmed ning ülisuured pinnakuumtöötlused.

Viie-teljega pukktöötlemise-keskus

Vertikaalne CNC-töötluskeskus

CNC puurimis- ja freesimistöötlemiskeskus

Vertikaalne töötluskeskus

Lasertorude lõikamismasin

Keevitusroboti tööjaam

Range kvaliteedikontroll

Praegu on EXCT täielikult läbinud ISO9001-2008 rahvusvahelise kvaliteedisüsteemi sertifikaadi, täielik kvaliteedisüsteem tagab, et alates tootearendusest ja projekteerimisest, tootmisest, hankimisest ja tarnimisest kuni müügi- ja teenindusprotsessini on tõhus kvaliteedikontroll.

EXCT-l on toote kvaliteedikontrolli edu tagamiseks range ja kvalifitseeritud kontrollimeeskond. Kvaliteedikontrolli osakonnal on range testimisprotsess, mis läbib tooraine hankimise, tootmise ja paigaldamise etapid, et tagada iga klientidele tarnitud varustuse kvalifitseerimine.

Kliendi kvaliteedikontroll

Kolmanda osapoole{0}}kvaliteedikontroll

Kolmanda osapoole{0}}kvaliteedikontroll

Enesekontroll-

Enesekontroll-

Enesekontroll-

Enesekontroll-

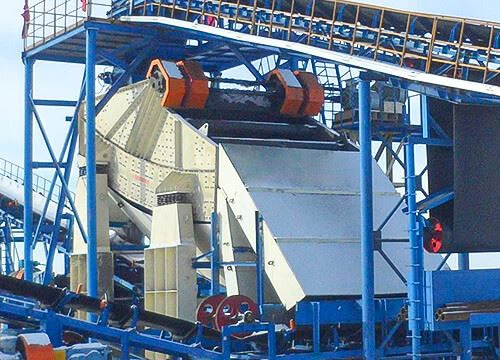

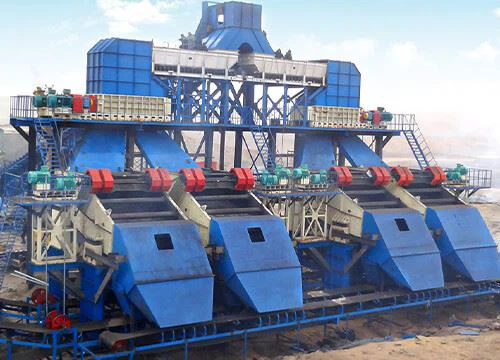

Banaani vibreeriv ekraanJuhtumid

Üldised tehnilised andmed

EXCT Banana Vibrating Screen s on kohandatud iga kasutusmaterjali jaoks, et pakkuda parimat konfiguratsiooni ja vastata kõigile teie nõuetele. Täiendavate konfiguratsioonide saamiseks võtke ühendust meie tehniliste inseneridega.

Mudel	Kihid	Ekraani spetsifikatsioon W×L(m)	Ekraani ala (㎡)	Söötmise suurus (mm)	Käsitsemisvõime (t/h)	Võimsus (kw)
BMVS 1861	1	1.8×6.1	10.98	Vähem kui 400 või sellega võrdne	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Vähem kui 400 või sellega võrdne	150-280	30 kW
BMVS 2473	1	2.4×7.3	17.52	Vähem kui 400 või sellega võrdne	150-300	30 kW
BMVS 3061	1	3.0×6.1	18.3	Vähem kui 400 või sellega võrdne	180-330	37 kW
BMVS 3073	1	3.0×7.3	21.9	Vähem kui 400 või sellega võrdne	240-380	37 kW
BMVS 3661	1	3.6×6.1	21.96	Vähem kui 400 või sellega võrdne	240-400	37 kW
BMVS 3673	1	3.6×7.3	26.28	Vähem kui 400 või sellega võrdne	290-480	45 kW
BMVS 2461	2	2.4×6.1	29.28	Ülemine ekraan: vähem kui 400 või sellega võrdne Alumine ekraan: väiksem või võrdne 150	180-520	37 kW
BMVS 3061	2	3.0×6.1	36.6	Ülemine ekraan: vähem kui 400 või sellega võrdne Alumine ekraan: väiksem või võrdne 150	250-800	55 kW
BMVS 3073	2	3.0×7.3	43.8	Ülemine ekraan: vähem kui 400 või sellega võrdne Alumine ekraan: väiksem või võrdne 150	300-1000	55 kW
BMVS 3661	2	3.6×6.1	43.92	Ülemine ekraan: vähem kui 400 või sellega võrdne Alumine ekraan: väiksem või võrdne 150	300-1000	55 kW
BMVS 3673	2	3.6×7.3	52.56	Ülemine ekraan: vähem kui 400 või sellega võrdne Alumine ekraan: väiksem või võrdne 150	350-1200	75 kW

Valikujuhend

1. Millist materjali sõeluda: ______

2.Käitlemisvõime:______t/h

3.Materjali tihedus: ______t/m3

4.Maks. söödamaterjali graanulite suurus: ______mm

5. Kihi number: ______

6.Iga kihi võrgusilma suurus: ______mm

7. Osakeste jaotumise protsent:______
selle mõistmiseks vaadake järgmist näidet:
Kui kihi number on kaks, on iga kihi võrgusilma suurus 50 mm ja 25 mm, siis pärast materjali sõelumist saadakse kolme erineva suurusega materjali:

Suur materjal 50 mm või suurem; 25 mm Väiksem või võrdne keskmise materjaliga < 50 mm; Väike materjal<25mm.

Soovime kinnitada järgmist teavet:
a.Suure materjali osakaal kogu materjalis:______%;
b.Keskmaterjali osakaal kogu materjalis:______%;
c.Väikese materjali osakaal kogu materjalis:______%;

8. Milliseid seadmeid kasutatakse materjali söötmiseks banaani vibreerivale ekraanile:______

9. Milliseid seadmeid kasutatakse materjali eemaldamiseks banaani vibreerivalt ekraanilt: ______

10.Töötav toiteallikas: ______V ______HZ

11. Kas banaani vibreeriv ekraan töötab süsteemi moodustamiseks üksi või koos teiste seadmetega? Kui moodustate süsteemi, kas teil on eelkujundus või käsitsi-joonistatud eskiis? Kui on, saatke see viitamiseks meie insenerile.
