Coal Sizers paneb kaks hambarulli pöörlema vastupidises suunas, klõpsates tekitades kahe hambarulli vahel survet, et purustada mitmesuguseid mineraale ning servahamba ja alumise hambaga on võimalik saavutada väga hea muljumisefekt.
Tänu meie põhjalikule-uuringule Coal Sizersi töötlemisbaasi tootmismaterjalide kohta ja võtsime õppetunnid teiste söesiileri kaubamärkide suurepärastest kohtadest, oleme tootnud suure tõhususe, madalate hoolduskulude, ohutuse, kulumiskindluse ja vastupidavusega liisturi. Selle purustamistõhusus võib jõuda maailma-kuulsa kaubamärgi Coal Sizersini.
Söepurustid saavad hästi hakkama savi ja muid saasteaineid sisaldava söödaga, mis põhjustab probleeme lõualuupurustite, pöördpurustite ja löökpurustitega.
Kuidas söemõõturid töötavad?
Coal Sizersi purusti kasutab materjalide purustamiseks hammastega rullide vahelist nihkejõudu ja tõmbejõudu.
Coal Sizersil on kaks sissepoole pöörlevat hammasrulli koos vahetatavate purustushammastega. Kõige sobivam söötmisviis on põllesöötur või sõelumisseade, mis edastab materjali ühtlase kiirusega ja jaotab selle ühtlaselt üle hammasrullikute.
1.Mineraal on haaratud vastandlike rootorihammaste esikülgedest ja allutatakse rootori hammaste kontsentreeritud koormuse all olevale pingele. Pinge põhjustab mineraali purunemise mööda selle loomulikku tekstuuri.
2. Mineraal puruneb pinges, kui sellele rakendatakse kolmepunktilist koormust, mis toimub ühe rootori esihamba pindade ja teise rootori tagumise hambapinna vahel.
3. Mineraali puhul, mis pole täielikult purunenud, saab läbi rootori hammaste ja kaitsevarda fikseeritud hambad veelgi purustada, et tagada tühjendusmaterjali 3D-mõõtmete nõuded.
Söe mõõturidÜksikasjad
Ajami seade
Kaks sõltumatut ajamiüksust, iga ajam sisaldab: mootorit,{0}}suure kiirusega otsasidurit, käigukasti, väikese-kiirusega otsasidurit. Kiir-otsmuhv kasutab mootori ühendamiseks käigukastiga hüdraulilist sidurit. Käigukast kasutab paralleelvõlli spiraalset käigukasti, et täita jõuülekande, kiiruse suhte ja pöördemomendi nõudeid kivisöe mineraalisuuruse äärmise koormuse korral.
Hammasrull
Hammasrulli saab jagada esmaste söerullikute hammasrullideks ja sekundaarseteks söerullikuteks. Coal Sizersi hambapea lihtne paigaldamine ja lahtivõtmine, mis võib oluliselt lühendada hooldusaega ja vähendada hoolduskulusid.
Eluase
Coal Sizersi korpus on kujundatud jäiga põhiraamina ning korpus on valmistatud valatud terasest ja ühendatud tugevate poltidega. Korpuse siseküljele on paigaldatud kulumiskindlad-plaadid ja korpuse mõlemale küljele on paigaldatud kammikujulised kulumisplaadid, et vältida liigse materjali kleepumist purusti hambarullidele.
Synchromesh Gear
Peamised kivisöe sizerid on varustatud sünkroniseerivate hammasratastega hammasrullide otsas. Sünkroonsed hammasrattad ja rullvõllid on ühendatud paisuhülsi abil, mis võib tagada topeltrullide purustushammaste hammustuse suhtelise stabiilsuse ja võib sundida suuri materjalitükke purustama, muutes materjali väljalaske suuruse ühtlaseks.
Määrimisseade
Coal Sizers võtab kasutusele tsentraliseeritud automaatse määrimissüsteemi, see võib olla pikem õli täitmisaeg, õli täitmise aja seadistus, mis on usaldusväärne, et tagada iga osa tõhus ja usaldusväärne määrimine. Õlivarustuse intervalli aja automaatne juhtimine, õli etteande rõhk on suur, õli etteande kiirus on kiire, laager on täielikult määritud tõhusalt, nii et hammasrulli laagri põhiosa, et saavutada hea määrimine, pikendab oluliselt hambarulli kasutusiga.
Jooksuvarustus
Trammimisseade on paigaldatud kivisöe silurite põhja ja seda juhib mootor, et liikuda mööda rööbastee hoolduspääsuni, hõlbustades hooldust ja vältides lahtivõtmist. See disain võimaldab seadmetel sujuvalt liikuda töö- ja hooldusalade vahel, vähendades käsitsi tööd ja minimeerides seisakuid hoolduse ajal, parandades seeläbi töö efektiivsust.

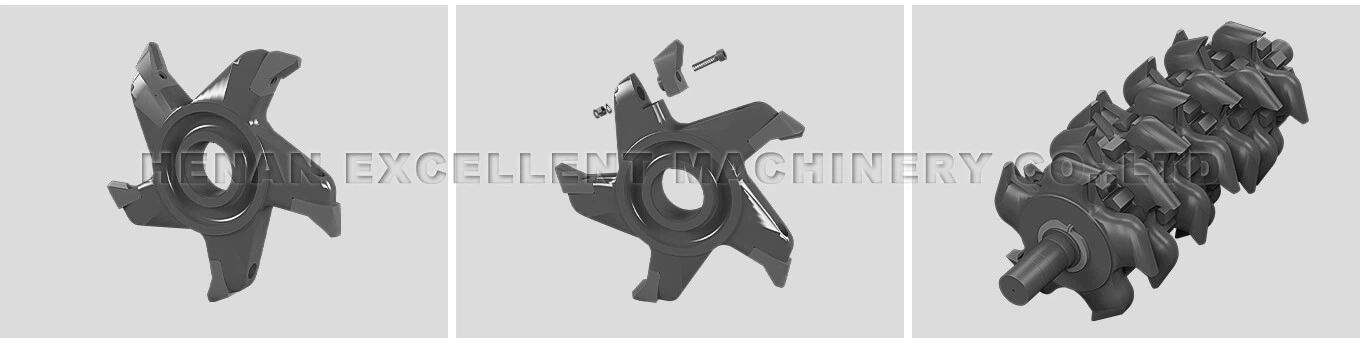

Suurushammasrull
Hammasrulli saab jagada esmaste söerullikute hammasrullideks ja sekundaarseteks söerullikuteks. Coal Sizersi hambapea lihtne paigaldamine ja lahtivõtmine, mis võib oluliselt lühendada hooldusaega ja vähendada hoolduskulusid.
Esmane Sizers hammastega rull
Primaarsete suurusmõõturite söötmise granulaarsus on väiksem või võrdne 1500 mm ja tühjendamise granulaarsus on väiksem kui 300 mm. Purustushammaste kujundite ja hambakujude paigutus on korrastatud spetsiaalsete spiraalhammaste kujundite abil. Purustushambad on valatud kulumis- ja löögikindlast legeerterasest. Primary Sizeri hammasrullil on ainulaadne ja uudne hambakonstruktsioon ning sügav spiraalne jaotus, mis tagab suure tootlikkuse. Kahe hammasrulli ja külgplaadi korpuse vahele moodustatakse läbipääsuõõnsused materjalide sõelumiseks ja purustamiseks.
Sekundaarsete siibrite hammasrull
Sekundaarse suuruse mõõtja etteande suurus on väiksem või võrdne 300 mm (lubatud on väike kogus 400 mm) ja tühjendamise granulaarsus on väiksem kui 50 mm. Hambaplaadi ühenduskujul on üks tuvsaba-soon, mis täiendab sisetüki kinnitusploki kaldpinda, ja seejärel paigaldatakse muljumishambaplaat hambaplaadi kinnituspesale, moodustades pind-pinna ühenduse, mida pingutatakse ja surutakse tugeva -tugeva poltidega. Poldi funktsiooniks saab fikseeritud sisestusega kinnitusplokk, mis väldib fikseeritud lukupoldi purunemise, hambaplaadi mahakukkumise või raskesti lahtivõtmise ja asendamise probleemi.
Söe mõõturidOmadused
Söesulamid kasutavad ainulaadset hambasulamit ja suudavad töödelda materjali pehmest kivisöest (30 MPa) kõva graniidini (250 MPa).
Kavandatud on paindlik paigutus, kompaktne struktuur, sujuv töö, kulunud osade lihtsam asendamine ja uusim kaugjälgimine.
Coal Sizers on mõeldud operaatorite ohutuse tagamiseks, lihtsaks hüdrauliliseks purustusvarda reguleerimiseks ja lahtivõtmiseks, ilma et oleks vaja klassifitseerija all olevaid töötajaid
Coal Sizers pakub tõhusamat viisi savi{0}}saasusse sattunud viskoossete materjalide purustamiseks, ilma et peaksite taaskasutama liiga suuri materjale, mis on toodetud lõualuude, rataste või impaktorite abil.
Ülekoormuskaitseseadmega varustatud söekiiturid hoiavad ära purunematute materjalide seadmete kahjustamise.
Mineral Sizer ei saa mitte ainult kontrollida toote suurust, vaid vähendab ka tolmu ja peenaine teket võrreldes muud tüüpi purustitega.
Söe mõõturidBrošüüri allalaadimine

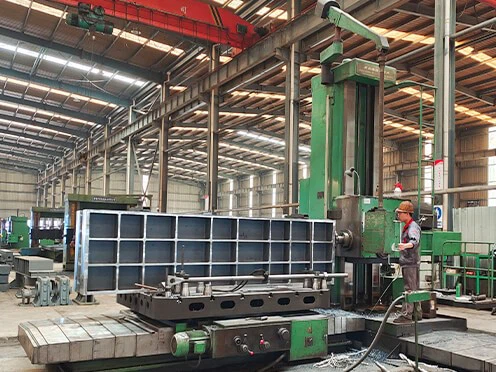

Tootmisrajatised
Kvaliteetsed mehaanilised tooted peavad omama suurepäraseid tööriistu. Selle täpsuse tagamiseks ja suurte tellimuste vajaduste rahuldamiseks. Henan Excellent Machinery Co., Ltd-le kuulub 140 professionaalsete seadmete komplekti, sealhulgas viie-teljega pukk-mehaaniline-keskus, CNC puurimis- ja freesimiskeskus, vertikaalne töötluskeskus, vertikaalne CNC-töötlemiskeskus, pukk-töötlemiskeskus, laserlõikamismasin, laseriga torulõikamismasin, CNC-lõikamismasin, CNC-lõikamismasin. Horisontaalne mehaaniline keskus jne. Täiustatud töötlemis- ja tootmisseadmed, sealhulgas keskkonnapritsimisruum ja Heat Trea seadmed ning ülisuured pinnakuumtöötlused.
Range kvaliteedikontroll
Praegu on EXCT täielikult läbinud ISO9001-2008 rahvusvahelise kvaliteedisüsteemi sertifikaadi, täielik kvaliteedisüsteem tagab, et alates tootearendusest ja projekteerimisest, tootmisest, hankimisest ja tarnimisest kuni müügi- ja teenindusprotsessini on tõhus kvaliteedikontroll.
EXCT-l on toote kvaliteedikontrolli edu tagamiseks range ja kvalifitseeritud kontrollimeeskond. Kvaliteedikontrolli osakonnal on range testimisprotsess, mis läbib tooraine hankimise, tootmise ja paigaldamise etapid, et tagada iga klientidele tarnitud varustuse kvalifitseerimine.
Söe mõõturidJuhtumid
Meie kivisöemõõturid hõlmavad enam kui 20 riiki ja piirkonda üle kogu maailma. Neid kasutatakse peamiselt toorsöe, kivisöe, pruunsöe, koksi, pinnase ja muude materjalide purustamiseks ning neid kasutatakse kivisöega seotud tööstusharudes, nagu soojuselektrijaamad, söekaevandused, söepesujaamad jne.
Üldised tehnilised andmed
Söesoonetajad on kohandatud iga rakendusmaterjali jaoks, et pakkuda parimat konfiguratsiooni ja vastata kõigile teie nõuetele.insenerid.
|
Söe esmaste kivisöe siilerite tehnilised andmed |
||||
|
Mudel |
2PLF800 |
2 PLF 1000 |
2 PLF 1200 |
2 PLF 1500 |
|
Hambarulli läbimõõt (mm) |
800 |
1000 |
1200 |
1400 |
|
Rulli pikkus (mm) |
1500-2500 |
1500-3000 |
1500-3000 |
2000-3500 |
|
Maksimaalne etteande suurus (mm) |
800 |
1000 |
1200 |
1500 |
|
Väljundi suurus (mm) |
Vähem kui 300 või sellega võrdne |
Vähem kui 300 või sellega võrdne |
Vähem kui 300 või sellega võrdne |
Vähem kui 300 või sellega võrdne |
|
Võimsus (t/h) |
Vähem kui 2000 või sellega võrdne |
Vähem kui 3500 või sellega võrdne |
Vähem kui 6000 või sellega võrdne |
Vähem kui 10 000 või sellega võrdne |
|
Sekundaarsete kivisöe söemõõturite tehnilised kirjeldused |
||||
|
Mudel |
2PLS 600 |
2PLS800 |
2PLS 1000 |
2PLS 1200 |
|
Hambarulli läbimõõt (mm) |
600 |
800 |
1000 |
1200 |
|
Rulli pikkus (mm) |
1000-2500 |
1500-3000 |
2000-3500 |
2000-4000 |
|
Maksimaalne etteande suurus (mm) |
200 |
300 |
350 |
400 |
|
Väljundi suurus (mm) |
50-80 |
50-100 |
50-120 |
50-140 |
|
Võimsus ( t/h ) |
250-800 |
500-2000 |
600-3000 |
800-4000 |
Märkus. Hammaste konfiguratsioonid varieeruvad sõltuvalt materjali tüübist, sisestussuurusest ja väljalaske suurusest.
Konfiguratsiooniteave on tüüpilised võrdlusväärtused. Lisateabe saamiseks seadmete valikul võtke ühendust meie tehniliste inseneridega.
Valikujuhend
1. Millist materjali purustada:______
2. Käitlemisvõimsus:______t/h.
3. Puistematerjali tihedus: ______t/m3
4. Materjali survetugevus:______Mpa
5. Materjali HGI (hardgrove lihvimisindeksi) vahemik:
6. Materjali osakeste jaotusprotsent?
7. Max. söödamaterjali tera suurus: ______mm
8. Milline on valmistoote tera suurus pärast purustamist?
9. Milliseid seadmeid kasutatakse materjali liimimisseadmesse söötmiseks?
10. Milliseid seadmeid kasutatakse materjali mõõturist väljalaskmiseks?
11. Nagu me teame, peaks suuruse määraja moodustama süsteemi koos teiste seadmetega, kas teil on eelprojekt või käsitsi-joonistatud eskiis? Kui on, saatke see meie insenerile viitamiseks.
Kivisöe silurite varuosad
Esmane suurus hammasrull
Teisene suurus hammasrull
Külgmine hammastega plaat
Laagrid
Söepuhastite teenus
Projekti teostatavusaruanne
Saidi kujundamine ja planeerimine
Mudeli valik ja pakkumine
Mudeli valiku arvutamine
3D modelleerimine ja joonised
Tsiviilkujundus
Paigaldamine ja kasutuselevõtt
Kaugdiagnoos
Koolitusteenus
Hooldusgraafik
